当ブログのパッシブラジエーターに関する閲覧が多いようで、今回は、いま考えているアップデートについて。
現状のパッシブラジエーターDS315-PRは非常にうまく動作しており、EQで6dBほどブーストすることで、40Hzまでフラットに近い低域が実現できている。
質感、量感、中域の濁りの少なさなど、バスレフに対してあらゆる面で勝っており、小口径ユニットでは得られない厚みとダイレクト感もある。
さらにダブルラジエーターにするのも面白いか？と海外の事例を調べたりAIでシミュレートしていたところ、Daytonには別のパッシブラジエーターDSA315-PR が存在することを知った。
DS315-PRがラミネートされたペーパーコーンなのに対して、DSA315-PRはアルミコーンなのだ。
特性もかなり違う。Mmsが70%ほどに軽量化されながら、Qmsが高く、Fsは16.8→17.5Hzと大差はない。（DS315のVas単位ft3はLの間違いだと思う）
より軽量で高剛性な振動板を、より柔らかいサスペンションで支えているユニットといえるだろう。
密閉箱としてウーハー2206Hのインピーダンスを実測した結果、f0c≒70Hzであった。
DS315-PRのウェイト追加実験では、結局追加なしの素の状態がベストで、むしろ減量したいくらいだった。
45リットルの箱に設置した計算値は fp=34.7Hzであり、f0cに対して1オクターブ低い。癖は出にくいがブーストを前提としたダンプトバスレフに近い。
これ以上ウェイトを足してfpを下げても、低域レベルが低下して、密閉箱に近づくばかりだ。
DSA315-PRで計算すると fp=40Hzに上がり、f0cに対して0.8オクターブ、これはいい塩梅に思える。下げたければウェイトを足せばいい。
さらにダブル化したら夢があるが、やりすぎかもしれない。THIEL CS7も30cmウーハー+30cmパッシブラジエーター1個だ。
以下はAIと壁打ちした計算値と音質予想。
紙とアルミでは、音質の違いも想像できる。
ペーパーコーンには内部損失が大きいメリットがあるが、低域しか出ないパッシブラジエーターでは高剛性なアルミコーンが優位ではないか。
問題は価格...DS315-PRは当時8千円台で買えたのだが、全体的に価格も上がっており、DSA315-PRは2万円を超えているので悩みどころだ。
robertohouse│コメント(0)
2026年04月10日
8畳弱の元子供部屋。
Macbookで仕事や作業をするためにデスク形式にしており、オーディオ機器はスタジオのミキシングルームのような配置にしています。
スピーカーから耳までの距離は2.0～2.1mくらい。ほどほどのニアフィールドで明瞭かつ、うるさくない程度の距離感とアンビエントもあり。
オーディオインターフェイスを手元に置いて、音量やイコライザを操作可能。
音源はCDのリッピングやAmazonPrimeのストリーミングがメインでしたが、最近はレコードからダビングしたカセットを聴くのがマイブーム。
カセットデッキは、3ヘッド・オートリバースという特異な業務用のTASCAM112Rmk2。
アナログメーターでレベルオーバーぎりぎりを狙い、ドルビーもOFFでメタルテープに録った音は、分厚くキレもあって心地良い！
ビョークの名盤 『Gling-Gló』など、45回転LPなこともあってCDより良いと思うくらい。
30年前の使用済みテープに重ねて録音しても劣化が感じられない、日本のアナログ技術って凄かったんだなあと。
ダイトーボイスのロクハンユニットがあるので1組造りたいけど、スピーカーの最適ポジションはひとつしかなく、置き場所に困るなあ...妄想だけは続けてますが。
robertohouse│コメント(0)
2026年03月21日
久々にオーディオのお話。

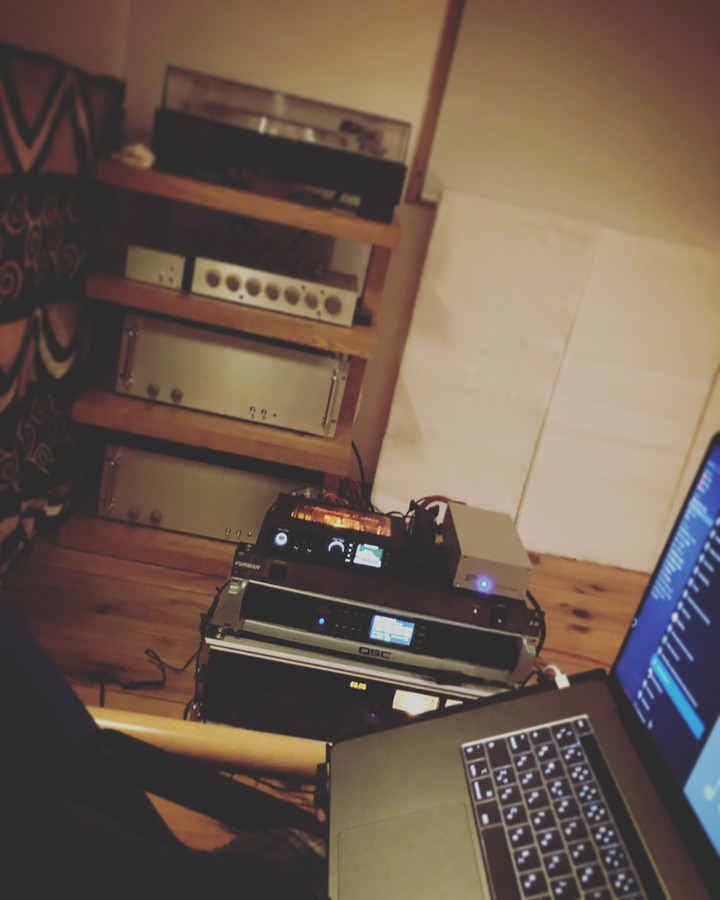

埃をかぶっているアナログをもっと活かそう！と再びシステムの中心へ移動。
といっても機材や配線はそのまま、ビジュアル的に中央へ持ってきただけですが。
真空管フォノプリアンプから3ｍのケーブルで送り、デスク上のDAC（オーディオインターフェイス）をプリアンプとして使い、XLRバランスでパワーアンプに戻しています。
ボリュームやトーンコントロールが手元で使えるので便利。長いケーブルや32bit A/Dコンバータによる音質変化は、自分にはわかりません。
以前はこのようにパワーアンプだけを中央に置いて、レコードやプリアンプ、カセットデッキは部屋の隅っこに。
これもシンプルで気に入っていたけれど、やはりシステム全体が正面に見える方が、オーディオとして存在感があります。
久しぶりにレコードを聴いてみて、アナログはやはり良いなあ〜と。パチパチというスクラッチノイズも懐かしい。
音質的にも、キラキラした輝きや明るさ、音が飛び出す感じ、キレと厚み...デジタル・ストリーミングとは違う何かがありますね！
自分の中では、アナログは暖かさや滑らかさというより、ハッとするような強さや意外性を味わえるという感覚。
システムは同じでも、家具配置や電源の取り出し位置でも音は変わるので、気分転換にも！
robertohouse│コメント(3)
2025年08月23日
オーディオのメイン機材はMacbookで、DACを通して外部オーディオを使うが、ちょっとした映像やBGMでは内蔵スピーカーを使うことも多い。
MacbookPro16インチのスピーカーはかなり優秀とはいえ、低音不足は否めず、調整もできない。

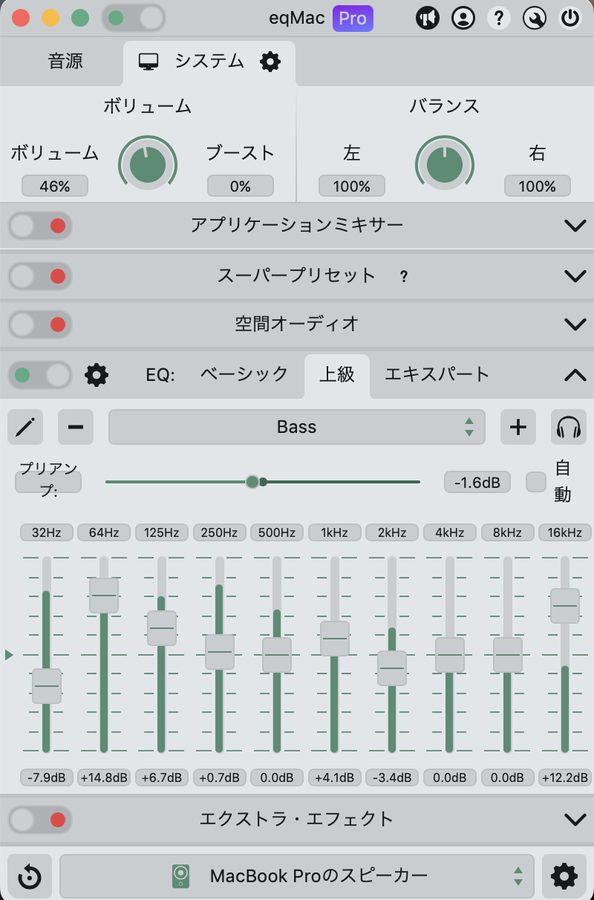

そこで、外部EQアプリ"eqMac"を導入してみた。
無料版ではEQの「ベーシック」「上級」のみ使用できる。「ベーシック」は3バンドのトーンコントロールで、「上級」は10バンドのグラフィックイコライザーのような操作になる。
いろいろ試してみて、上のような設定にすると厚みのあるバランスの取れた音になった。低域を強くブーストすると歪むので、最小限にするのがコツ。プリセットもできて実用性は高く、おすすめです。
robertohouse│コメント(0)
2025年05月15日
スピーカー設計をする上で、AIは新しい仲間になりそうだ。
「知識が豊富な専門家」であり「マニアックな友達」と言ってもいいかもしれない。

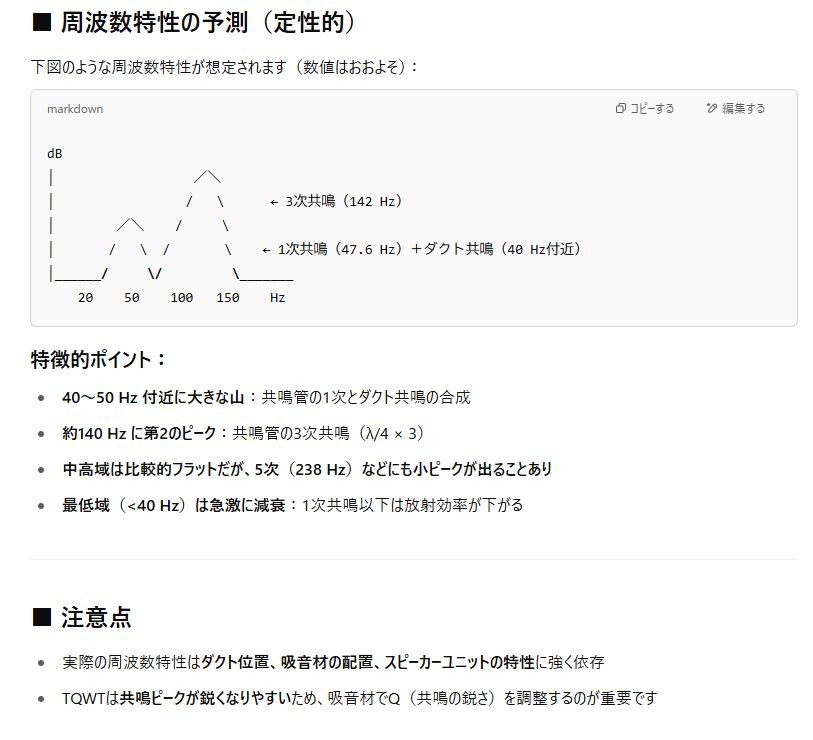

現在検討しているTQWTエンクロージャー。
共鳴管の長さや、開口部にバスレフダクトを取り付けることなど、AIとのやり取りで詳しく検討している。
共振周波数の計算から、細かい疑問まで、AIは何でも答えてくれる。専門サイトを探さなくても、fd値やネットワークの定数も簡単にわかるので、とても便利だ。
特にすごいのは、AIが積極的にアイデアを出してくれることだ。
一次共振と三次共振の間のディップを減らしたいと言えば、音道にテーパーをつけたり、吸音材をどこに置くのが効果的かといった具体的なアドバイスをしてくれる。
ただ、AIは間違った情報（ハルシネーション）を出す可能性もあり、使う側も基本的な知識を持ち、的確な質問をする必要がある。
自分の詳しい分野なら、AIの間違いにもすぐに気づける。たとえば、建築関係のSEO記事のおかしなところはすぐにわかる。
しかし、あまり知らない分野でAIを使うときは注意しなければ。AIは人の能力を拡張するが、格差も広げてしまうのではないかと思う。
ちなみに、この記事の文章は試しにAIを活用しています（笑）
robertohouse│コメント(2)
2025年04月29日
オーディオはほぼ落ち着いているのだが、定期的に記録しておく。以下は現状のシステム。
MacbookPro (アナログ音源はKP9010orカセットデッキ→ミズナガプリアンプ→)
→DAC&プリアンプ:RME ADI-2PRO
→パワーアンプ: ClassicPro CP500X（×2台 バイアンプ）
ウーハー:JBL 2206H パッシブラジエーター:Dayton Audio SD315-PR 31.5cm
ドライバー:JBL 2426H ホーン: JBL 2344
スーパーツイーター: Dayton Audio ST603-4
ツイーターのHPFがバラック接続のまま…^ ^;しかしアドオンの効果は抜群。2344ホーンのハイ落ちを補ってくれて、後戻りはできないかも。
何を聴いても不満は少なく、特に2206Hでパッシブラジエーターをドライブする低音は自画自賛。この容積でこれ以上に量感十分で引き締まった低音は望みにくいのではと思う。
Youtubeの情報番組やサッカー中継のアナウンスが明瞭で聴きやすいことからも、理想に近づいていると感じる。
大型の高級システムは低域の過多や定在波、バスレフ共振の影響か、TVやラジオのアナウンスを流すとモコモコになりがちだ。
次に弄るとすればどこだろう？？
業務用D級のCP500Xより良いパワーアンプは無数にあると思うが、投資に比例しないギャンブルになるところが難しい。
過去には、ハイエンドの入り口となる高級機を無理して買って大失敗したこともあるからだ。
さらに上を目指すとしたら、最近のハイエンドのような中高域の澄み切った突き抜け感かな？
アドオン式は気軽に交換できるので、他のツイーターを試してもいいし、未経験のリボンツイーターなども面白い。ツイーターとドライバーのHPFの調整やコンデンサの銘柄でも変わるだろう。
ただし高域が変わると低域にも影響が出るのが難しいところ。現状に満足できている時が幸せなのかもしれない。
あとは全く異なるタイプのサブ・スピーカーシステムを製作することか。ダイトーボイスのロクハンは用意してあるのだが、さてさて。
robertohouse│コメント(5)
2025年04月27日
オーディオシステムが完成の域に達し、ほとんど弄るところがなくなってしまっている。
特にJBLで組んだスピーカーは明瞭かつ癖が少なく、何でも聴ける良好なバランスになっている。
MacbookPro→RME ADI-2PRO→ClassicPro CP500X（×2台 バイアンプ）というシンプルな構成も気に入っている。
このシステムで古い音源を聴き直して感激することも少なくない。最近、中島みゆきのライブアルバム「歌暦」（1986年）を聴いてびっくりしている。
演奏内容の素晴らしさはもちろん、とにかく音質が良い。最近のHi-Fi音源とは少し違うが、ボーカルは艶やかに伸び切って、バンドは重厚で輝かしくアナログ感がある。
担当エンジニアがよほど優秀だったのか。これはリマスターHQCD版ではなく、1986年に購入したCDからリッピングした音源なのだ。
ちなみにドルビーサラウンド（懐かしい！）対応となっているが、今のシステムではその効果を確認することはできない。
中島みゆきはデビューから80年代前半までのフォーク時代に「時代」「わかれうた」「悪女」などの代表曲がある。アルバム「親愛なる者へ」 「寒水魚」 「予感」は至高の名作だ。
そして90年代以降にはメジャーな歌手となり、「浅い眠り」「空と君のあいだに」「地上の星」などのヒット曲を量産している。
「歌暦」はその中間期にあたる。ロック方向に舵を切って、コアなファンの間では「みゆきさん御乱心！」とか言われた頃だ。
有名曲は少なく、ここで離れたファンもいたようだが、今聴き返すと若い声質と力強いサウンドが合わさり、曲も詞も脂が乗り切っている。
アルバムでいえば1986-90年の「36.5℃」 「中島みゆき」 「グッバイガール」 「夜を往け」の頃は、隠れた全盛期ではないか。ぜひHQCD版で聴いてみてほしい。
robertohouse│コメント(0)
2025年02月14日

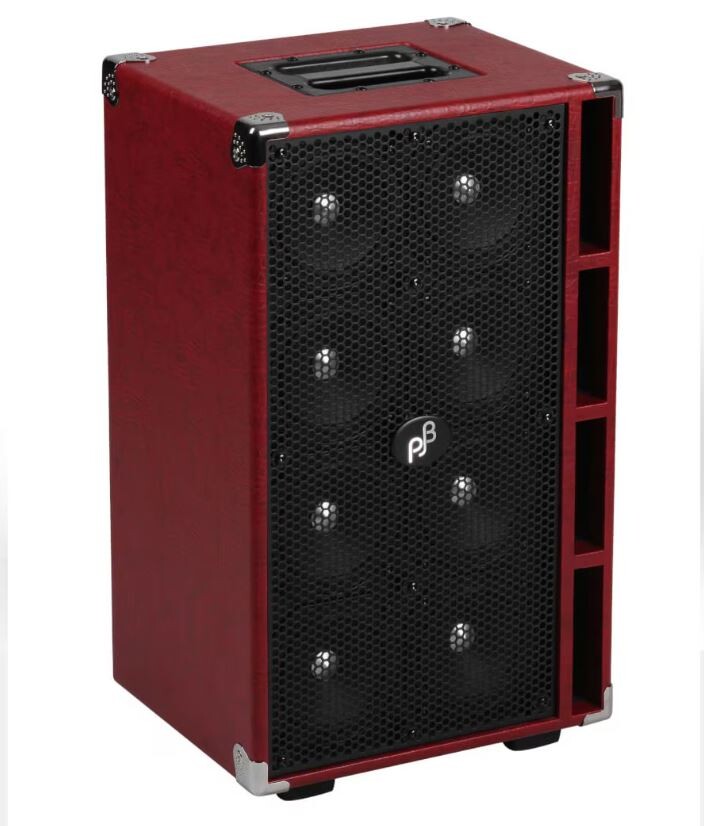

PHIL JONES BASS C8
ふと見つけた、超カッコいいベース用キャビネット。5インチの小口径×8発で25Hz-15kHzを確保しているという。
そしてなんとも魅力的なのが、360W×640H×320Dmm、26kgというサイズ感。これはJBL4312系とほぼ同じだ。
フルレンジスピーカーは多数使いすると指向性は狭くなる代わりに音飛びが良くなるだけでなく、ピーキーな中高域が和らぐ傾向がある。
またサイドのスリットは、癖の出にくいオンケン型バスレフポートに似ている。
スタンドに載せて、上にツイーターかホーン+ドライバーを載せれば、オーディオ用にも使えるのでは？
多少の凹凸はDSPで補正できるし、めっちゃキレのいい低音が出たりして...まあ、安くはないですけどね。
f0低めの適切なユニットが入手できれば、こういう自作スピーカーもありかもしれない。
robertohouse│コメント(0)
2025年01月29日
引用：John Broskie's Guide to Tube Circuit Analysis & Design
スピーカーのクロスオーバーで、直列型ネットワークという回路がある。
上図の左が直列で、右は一般的な並列ネットワーク。並列型6dB/octネットワークの、ツイーターの(-)とウーハーの(+)をつなぐだけでも直列型が成立する。
回路図を眺めて考えてもよくわからない。非常にシンプルなようで、カオス・ブランコのような不思議さ、奇妙さを感じる。
最初は、ツイーターが壊れるのではないかと思ってしまったし、クロスオーバー付近では妙な動作を起こしそうにも見える。
実際の製品で使用されているケースも少ないながら存在するようだ。たとえばALTEC604D～E型がそうらしい。
直列型はクロスオーバーのつながりが良いとも言われているが、これを技術的に解説するウェブサイトは少なく、国内では皆無といっていい。
メリットやデメリットについては、Elliot Sound Products の解説が比較的わかりやすい。以下google翻訳で抜粋。
ウーファーのインピーダンスが変化すると、ローパスセクションとハイパス セクションの両方に影響し、フィルター セクションの Q が変化します。結果は明らかです。並列クロスオーバーとは異なり、ウーファー (またはツイーター) のインピーダンスがシフトしても、応答はフラットのままです。両方がいずれかの方向に変化した場合、同じことが起こります。理論的には、これは直列ネットワークがドライバーのインピーダンス変動の影響をほとんど受けないことを意味します。
ドライバー インピーダンスを変更すると、2 つのことが起こります。フィルターの Q が変化し、反映された変化が他のフィルター セクションの動作に影響します。個々の応答、Q、位相は変化しますが、最終的な結果は、有効なクロスオーバー周波数が変更されるだけで、それ以上の変化はありません。これは注目すべき特性であり、直列 1 次クロスオーバー フィルター回路は、この機能を備えた唯一のクロスオーバー フィルター回路です。
並列ネットワークでは、アンプの出力インピーダンスとケーブルのインピーダンスのみによって、ハイパス セクションとローパス セクション間のクロス カップリングが可能になります。ゼロ オーム ソースの場合、減衰は無限であり、上には示されていません。直列ネットワークはクロスオーバー フィルターの分離のみに依存しているため、結果として、ウーファーからの逆起電力は、直列ネットワークでは、それ以外は同一の並列ネットワークほど減衰されません。逆起電力の減衰は、任意の周波数でのアンプの電力減衰と同程度 (実際には 3dB 優れています) であり、後者の振幅ははるかに大きいため、これは大きな問題ではない可能性があります。それでも、これは考慮すべき事項であるため、ツイーターの相互変調が増加する可能性があることに注意してください。ウーファーの逆起電力は、あまり考慮されませんが、全体的なパフォーマンスに影響を与える可能性があります。
メリットは、ユニット相互のインピーダンス変動の影響を受けにくいことにあるようだ。一般的な並列型では、それぞれのユニットのインピーダンス変動を完璧に補正しない限り、凹凸ができやすい。
直列型では、インピーダンス変動によってクロスオーバー周波数はずれるが、応答と位相は自己修正されるという。
デメリットは、ユニットが起こす逆起電力の影響を受けやすいこと。互いに直列にスピーカーが接続されているのだからこれは理解できる。アンプから見て、ダンピングファクターが一定以上には上がらない。
もうひとつは、12dB/oct以上の高次フィルターでは、設計が非常に難しくなるようだ。
さらに、コイルの接続不良があったときに、並列型であればウーハーの音が出ないだけだが、直列型ではツイーターに低域が流れ込んで破損させるリスクがある。
直列型ではバイ・アンプ方式が使えないことも問題だが、いずれぜひ試してみたい回路だ。
robertohouse│コメント(2)
2025年01月25日
日本電気硝子といえば、建築分野ではガラスブロックのほか、ガラスパネル「ネオパリエ」や防火ガラス「ファイアライト」でお馴染みのメーカーだ。他にもさまざまな産業用の特殊ガラスを製造している。
特殊ガラス「Dinorex UTG®」は、音の伝達速度はチタンよりも速く、質量はアルミニウムより軽く、なおかつ内部損失が大きいという。スピーカーユニットのコーン紙としては夢のような素材だ。どんな音が出てくるのだろうか？
コーンの剛性が高いことから、ピストンモーション領域が広く低歪みが予想できる。以前alpairのアルミコーンを使っていて少し金属的なクセを感じていたが、高い内部損失がそれを防ぐなら理想的なスピーカーになるかもしれない。
robertohouse│コメント(0)
2024年09月23日

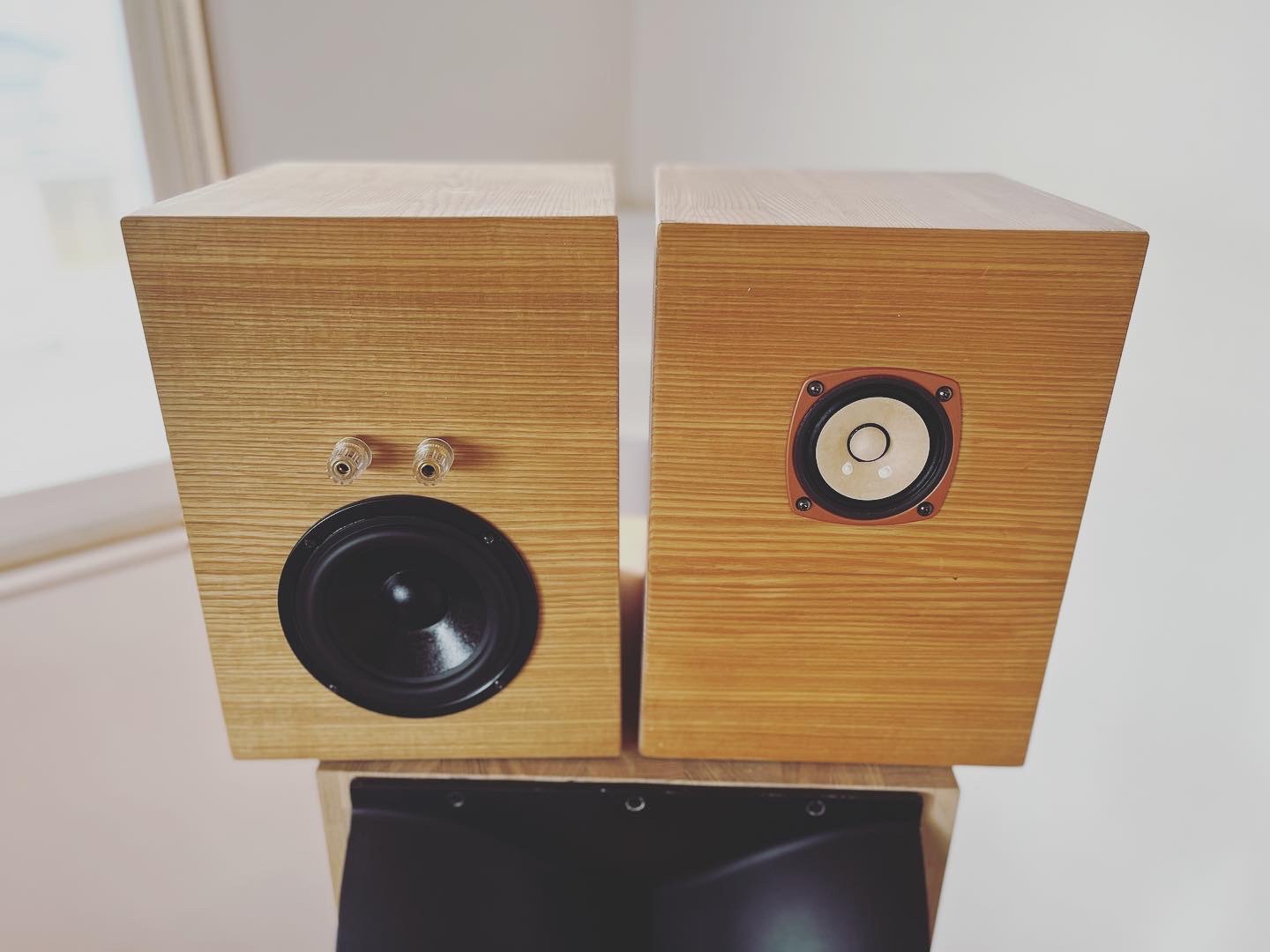

リビングに置いてあるFE83Sol＋パッシブラジエーター箱をスタンドHST-60HBに載せて、メインアンプで鳴らしてみた。
プリアンプ（DAC)で低域をブーストすれば8cmユニットとは思えない低音が出てくるし、フルレンジらしい明るさやキレの良さもある。
しかしJBLのメインスピーカーに慣れてしまうと、やはり余裕度の差と、中高域の粗さを感じてしまう。
ベストポジションには1台しか置けないというハンディキャップもあり、わざわざサブスピーカーを選ぶことはなさそう。
自分はほとんど「ながら聴き」なのだが、大型システムの方が小音量でも音に厚みと落ち着きがあって聴きやすい...

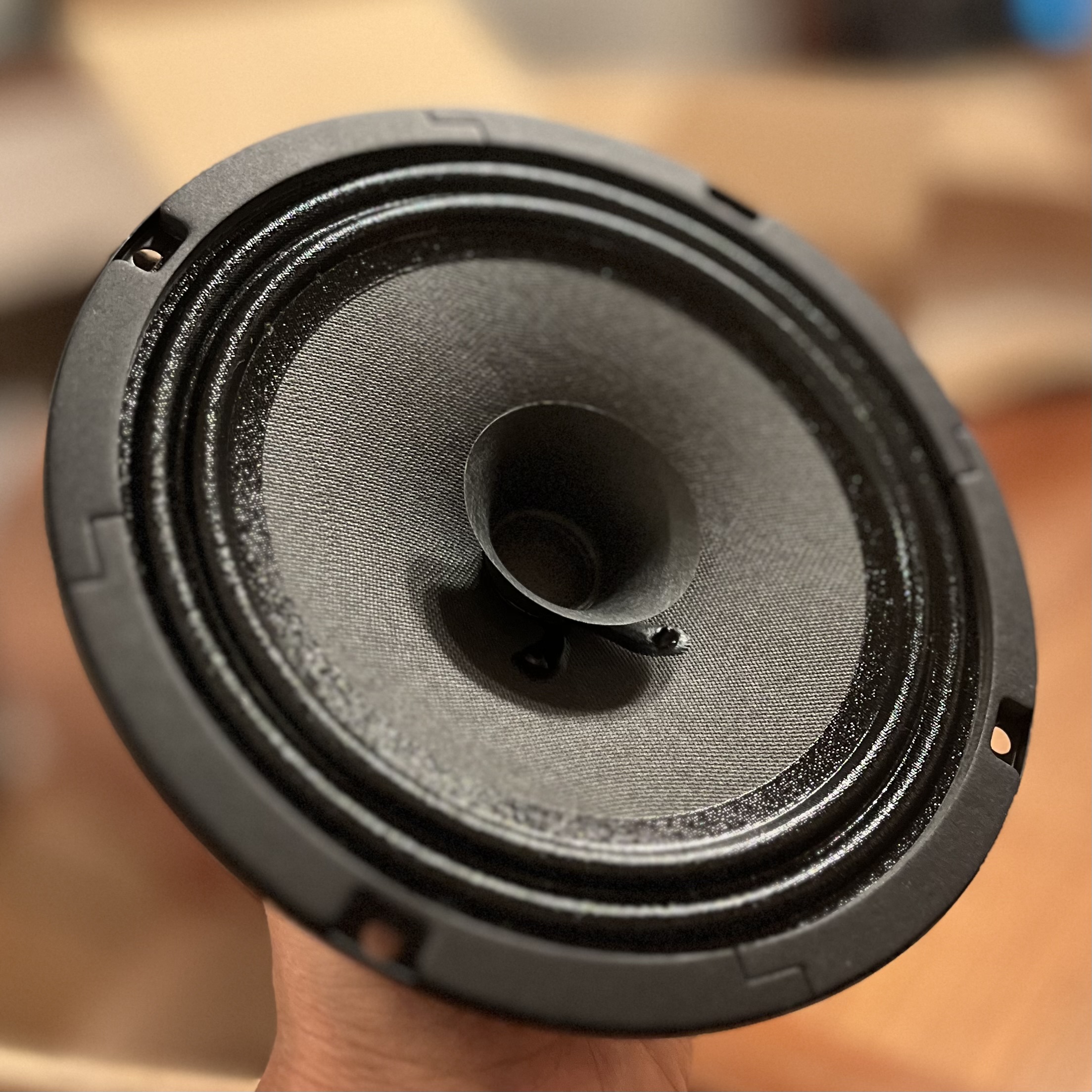

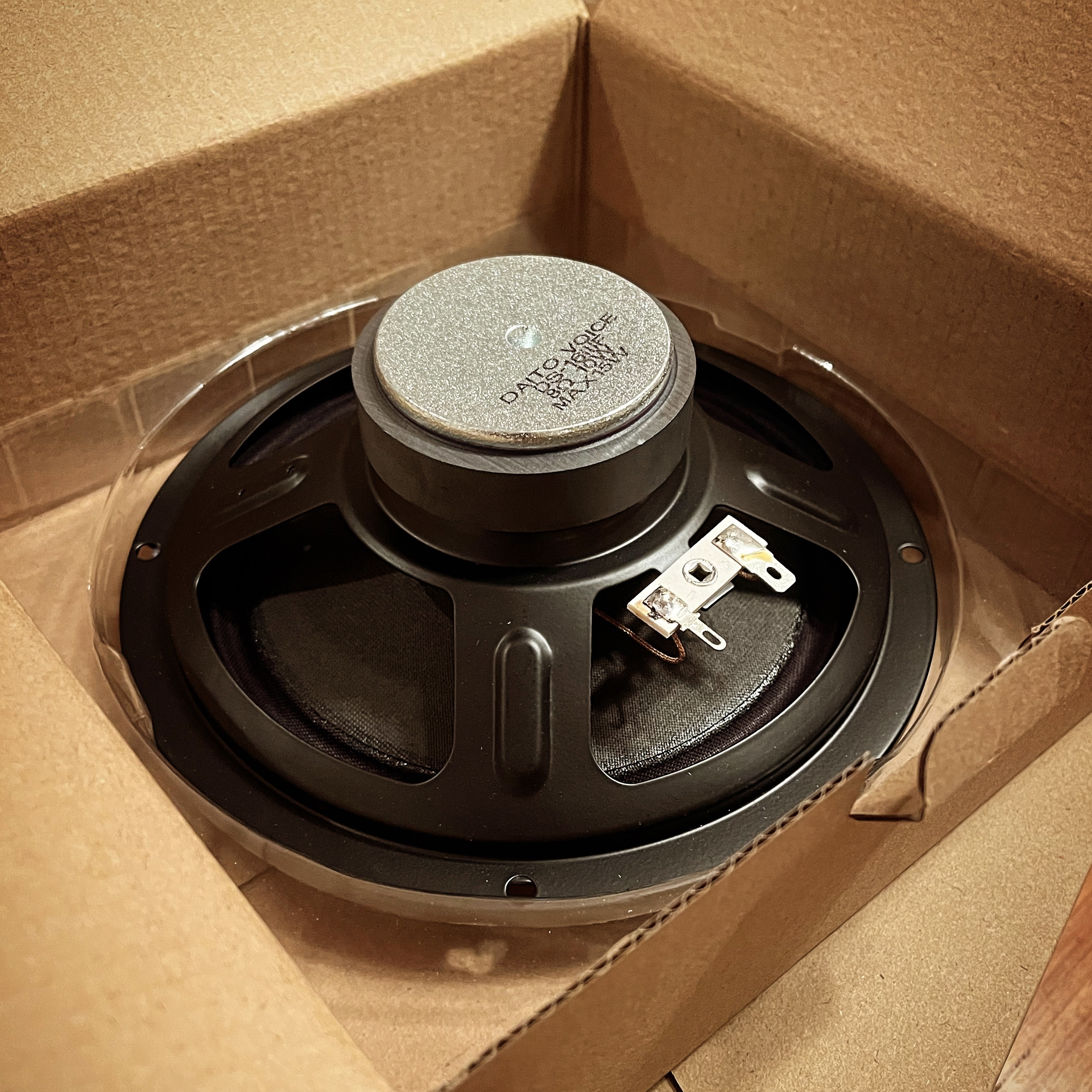

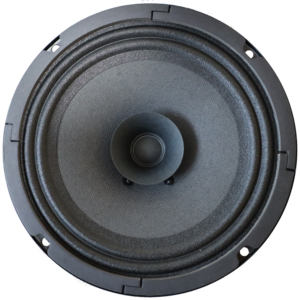

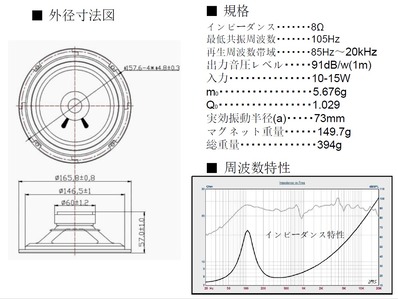

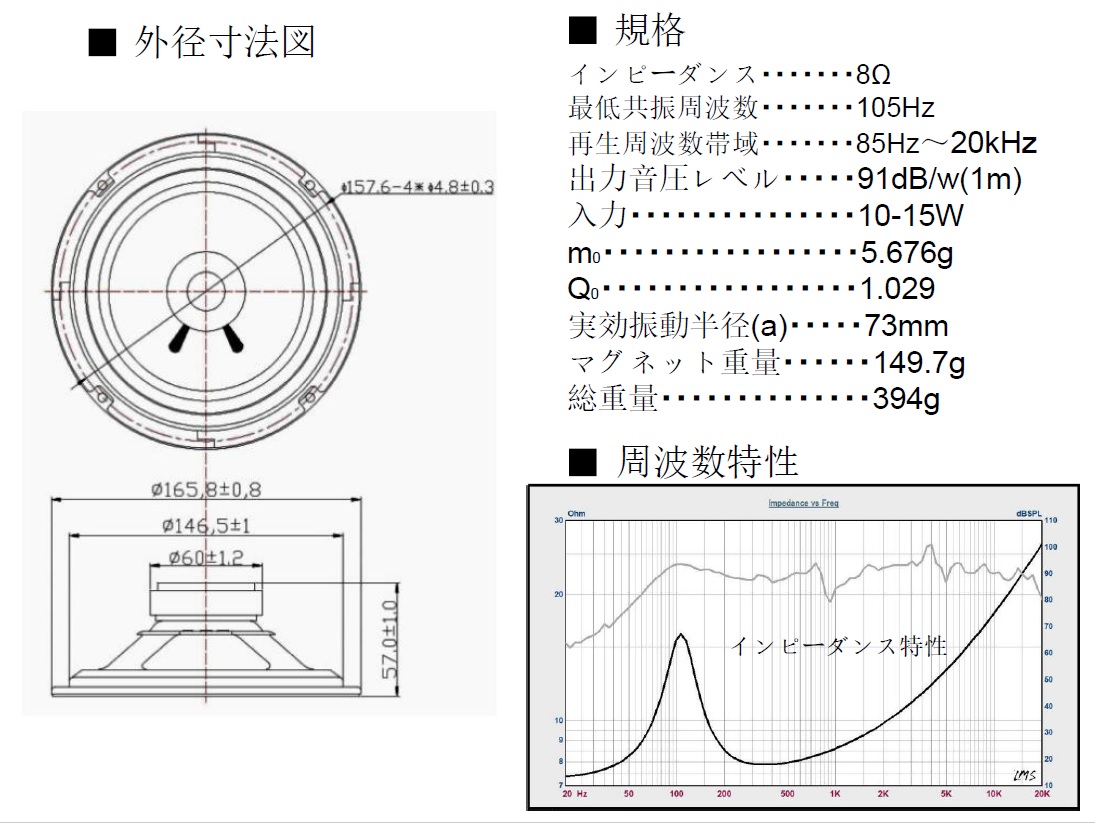

購入済みで寝かせているDAITO VOICEの16cmユニットDS-16ⅢFはどう料理したらいいかな？スタンドに載せるブックシェルフ型の容積では難しいだろうか？
robertohouse│コメント(0)
2024年09月22日
3Dサラウンドの常識を覆す。目の前に1台置くだけの立体音響スピーカー。高額帯マルチスピーカーを遥かに凌駕する。鹿島建設が本気で挑む、唯一無二の音世界。OPSODIS®技術搭載「OPSODIS 1」
なんとなく長岡鉄男さんの作品を思い出させるスピーカーだ。
技術情報を読み込むと、擬似残響を加えるサラウンドではなく、クロストークの排除が肝になっている。
クロストークを減らしてステレオ音場を理想化するためには、右chの音を左耳（＆左chの音を右耳に）になるべく伝えないことが重要になる。
定位に強く影響する中音域のスピーカーに着目し、DSPで逆相成分を作りアクティブにキャンセルする仕組みのようだ。
長岡さんはこれをマトリクススピーカーでパッシブにやろうとしていた。ツイーターを中央に寄せるアンサンブルスピーカーや、卓上サウンドバーも作っていた。
マトリクススピーカーはリスナーやソフトによって効果が大きく変わってしまい、妙な音になってしまうこともあった。
OPSODIS1は横幅が小さくツイーターを中央に集中させているので、位相回転の違和感は少ないかもしれない。
低域のパッシブラジエーターも含めて、ある意味で正攻法の本気度が感じられ、自作スピーカー製作の参考にもなりそう。
robertohouse│コメント(0)
2024年04月26日
Dayton Audio ST603-4 Specification Sheet
スーパーツイーター追加その後。
とりあえず手持ちのキャパシタ1.5μFを直列に足して鳴らしてみると、特に問題なく繋がったかも？目立った癖はなさそう。（付属のキャパシタは2.2μFという情報あり）
中高音域にスパイスが加わって明瞭度が上がるだけでなく、よく言われるように低域のキレが増すように感じられる。
キャパシタ容量と前後位置の調整でも変わってくるだろう。3way化で全体のバランスが変化し、2344ホーンのHPFやバイ・アンプのレベル調整にも影響がある。
いろいろ聴き込むと違和感が出てくるケースもあるので、しばらく慣らし運転してみよう。
robertohouse│コメント(0)
2024年04月19日
Dayton Audio ST603-4 Specification Sheet
高域にスパイスを加えてみたくて、懸案のツイーターを購入。
ペアで7千円あまりという激安セール価格だったが、DatytonAudioの品質は信頼している。続きを読む
robertohouse│コメント(2)
2024年03月13日
パラダイム、“テスト用キャビを破壊した”最強ドライバー搭載サブウーファー「XRシリーズ」
そろそろオーディオも...と思っているところへ、面白い製品のニュース。
パラダイムという聞き慣れないメーカー。対向配置ユニットか？と思ったらなんと1個の超ロングストロークウーハーだった。
「最大10cmの直線的可動域」...10mmではない、10cmだよ！
2200wのアンプと価格もすごいが、こういう技術はオーディオを変える。ホームオーディオ用ならもっと小型化できそう。ユニット単売してほしい(^^)
robertohouse│コメント(0)
2023年11月12日
2023年11月10日
2023年10月13日
2023年10月10日
アトリエのBGM用スピーカーのために簡単なスタンドをDIY製作。
アイアンペイントで塗装して見た目はスチールっぽく？出来ましたがMDF製で材料費はペア4000円くらい。音質は気にしません。
さてTAOC HST-60HBは家に持ち込まれ、2組目のスピーカーを妄想しながら過ごします(^^)
このスタンドは驚くほど振動が止まってスピーカー本来の性能が出るので楽しみ！
robertohouse│コメント(0)
2023年09月24日
思うところあり、リスニングスタイルを変えてみた。
手持ちのヒノキ板材に、長さを指定できる安価なスチール脚を組み合わせてデスクを造り、座面が特に低い かなでもの Low-Style All Black を新調。
Macbook Proと、DAC兼プリアンプ兼EQというコントロールセンターRME ADI-2PROだけを手元に。
元こども部屋が魔改造されていく...
