2009年03月05日
巨大コンデンサ
製作どころか構想も遅々として進まないが、パーツだけが揃っていく．．．
今日届いたのは．．．

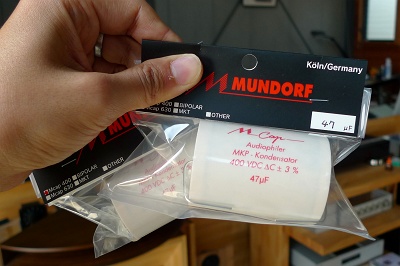

メタライズド・ポリプロピレン・フィルムコンデンサー MUNDORF CMP4-47.0
容量…………47.0μF
直流耐圧……400V DC
サイズ………φ43×59mm
容量差………最大値±3％／代表値1.5％
重量…………95g
ネットワークパーツはたくさん揃っているが、こんな巨大なフィルムコンは初めてだ。
ミッドレンジの低域カット用という重要パーツなので、ちょっと贅沢してみた
２０５?８Ａユニット１本より高い（笑
これに小容量フィルムコンをパラったりしてチューニングし、実質３００Ｈｚクロスを狙う。
まずはシンプルな６ｄＢ/ｏｃｔから。 高域もとりあえずスルーから始めて、いろいろ試してみたい。
２０５?８Ａはスルーでも使えそうだが、あえて低域をカットすることにした。
コンデンサによる色づけよりも、振幅を抑え混変調歪みを減らす効果のほうが大きいと判断。
エンクロージャーの余分な振動が減るし、小型化できるメリットもある。
アメリカではキャパシタという。
これは独ムンドルフ製で、コンデンセイター（？）と書いてある。
今日届いたのは．．．
メタライズド・ポリプロピレン・フィルムコンデンサー MUNDORF CMP4-47.0
容量…………47.0μF
直流耐圧……400V DC
サイズ………φ43×59mm
容量差………最大値±3％／代表値1.5％
重量…………95g
ネットワークパーツはたくさん揃っているが、こんな巨大なフィルムコンは初めてだ。
ミッドレンジの低域カット用という重要パーツなので、ちょっと贅沢してみた
２０５?８Ａユニット１本より高い（笑これに小容量フィルムコンをパラったりしてチューニングし、実質３００Ｈｚクロスを狙う。
まずはシンプルな６ｄＢ/ｏｃｔから。 高域もとりあえずスルーから始めて、いろいろ試してみたい。
２０５?８Ａはスルーでも使えそうだが、あえて低域をカットすることにした。
コンデンサによる色づけよりも、振幅を抑え混変調歪みを減らす効果のほうが大きいと判断。
エンクロージャーの余分な振動が減るし、小型化できるメリットもある。
アメリカではキャパシタという。
これは独ムンドルフ製で、コンデンセイター（？）と書いてある。
コメント一覧
7. Posted by Roberto 2009年03月07日 10:25
やっさん
１アンプで鳴らす潔さがネットワークの醍醐味かもしれませんね♪
マルチ→既製品を徹底調整して理想を目指す
ネットワーク→設計、製作の過程と結果を楽しむ
それぞれ、オーディオとの付き合い方が違うような気が致します。
１アンプで鳴らす潔さがネットワークの醍醐味かもしれませんね♪
マルチ→既製品を徹底調整して理想を目指す
ネットワーク→設計、製作の過程と結果を楽しむ
それぞれ、オーディオとの付き合い方が違うような気が致します。
6. Posted by やっさん 2009年03月06日 03:08
球アンプにはまっていたころ、1アンプで鳴らしたくて
3ウエイのネットワークに取り組んだりしたんですよ。
確か、５００Ｈｚと７ＫＨｚで。
ＳＯＬＥＮの空芯コイルもゴロゴロしてます（笑）
3ウエイのネットワークに取り組んだりしたんですよ。
確か、５００Ｈｚと７ＫＨｚで。
ＳＯＬＥＮの空芯コイルもゴロゴロしてます（笑）
5. Posted by Roberto 2009年03月05日 23:12
やっさん
６８μＦ！それは凄いですね。
そういえば、やっさんはマルチアンプでは？
タックさん
ネットワークパーツは高価でも使い回しがきくのでどんどん買ってしまいます。
フィルムコンは経年変化が少ないのも良いですね。
６８μＦ！それは凄いですね。
そういえば、やっさんはマルチアンプでは？
タックさん
ネットワークパーツは高価でも使い回しがきくのでどんどん買ってしまいます。
フィルムコンは経年変化が少ないのも良いですね。
4. Posted by タック 2009年03月05日 21:21
僕もＥＭＩの２ウェイのネットワークにムンドルフのキャパシタとコイルを使っていますがとても気に入っています。少々高いけど驚くほどじゃないのでＣＰは高いように思います。
3. Posted by やっさん 2009年03月05日 21:07
最近評判のムンドルフですね・・・
私も以前買った「ソレン」の６８μＦ/４００Ｖが
４５ｍｍＸ７０ｍｍ・・・まだ使っていませんが（笑）
私も以前買った「ソレン」の６８μＦ/４００Ｖが
４５ｍｍＸ７０ｍｍ・・・まだ使っていませんが（笑）
2. Posted by Roberto 2009年03月05日 16:51
d4studioさん
そうですね、清水の舞台から．．．
とりあえずデスクトップの２０５?８Ａを、これを通して聴いていますが、
TRITEC-Audin-capの１５μＦ×３連よりクリアな気がします。
そうですね、清水の舞台から．．．
とりあえずデスクトップの２０５?８Ａを、これを通して聴いていますが、
TRITEC-Audin-capの１５μＦ×３連よりクリアな気がします。
1. Posted by d4studio 2009年03月05日 13:33
高価なムンドルフですね。
柔らかいときいていますがどうでしょうか。
柔らかいときいていますがどうでしょうか。
