2007年03月29日

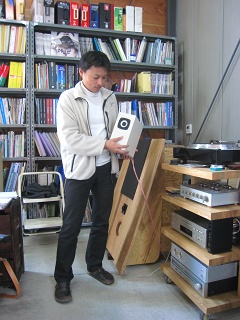

超小型ＴＱＷＴ完成！
もうすぐオープンするＨａｉｒＳｔｕｄｉｏ ｌｉｅｎのＢＧＭ（有線放送）専用スピーカーです。
打ち合わせナシ。勝手に作りました（爆）
設計者からのささやかな竣工祝い(^^)．．．．．
来店されるお客様の五感を喜ばせたい、設計者のこだわり．．．．．趣味の押し売りと言わないで(-_-;)

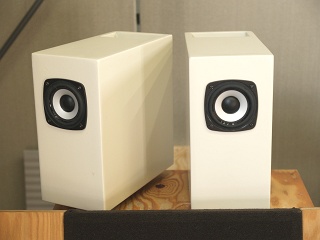

現場の塗装屋さんに無理言って、内装同色で塗ってもらって完成！
社長さんがパテ処理までして塗ってくれたそうです。感謝であります．．．
consept
設置場所の関係で１２５×２５０×２５０、内容積約４リットルと決め、これでどこまでの音を出せるかに挑戦しています。
音作りの狙いはズバリ、”ヒーリングスピーカー”
お客様の気分をリラックスさせる上質なスピーカーとして、伸びやかでキレがよく明るい音を目指しました。
またＢＧＭ用であるからこそ、せめてベース音がしっかり聴こえる低音感が必要だと考えます。 ワイドレンジの必要はありませんが、８０?３００Ｈｚくらいの中低域の十分な音圧が欲しいのです。
広くて残響の多い店で使うスピーカーは、１２ｃｍ程度のシングルコーンを超小型箱に入れ、吸音材でダンプし、時にはリミッター回路も入れて明瞭度と平均音量を上げるのが普通です。
ダイナミクスが圧縮され低域がないキンキンした音は「情報」ではあっても「音楽」にはなりません。
いま流行の曲をチェックすることは出来ても、心身にとってリラクゼーションとは反対の方向ではないでしょうか。
そこで折曲げ共鳴管という最も開放的な構造を採用し、最小サイズにまとめてみました。
ドライバーは８ｃｍフルレンジユニットのベストセラーであるＳＡ/Ｆ８０ＡＭＧです。 能率が低いのが欠点ですが、とても素直で情報量も多く低音も出しやすいユニットです。
エンクロージャーは、響きを生かすため合板ではなく１２ｍｍ厚の赤松集成材を使用して製作しました。
共鳴管とは、気中共振（笛の原理）を利用して低域を出す方式で、実際には音響迷路やホーンとしての動作もミックスされているようです。 中低域に癖は出やすいのですが、振動板の動きにほとんど外力をかけないので能率も上がり音が伸びやかになります。 また吸音材の入れ方でこんなに音が変わる方式もないでしょう。
開口部をふさぐと、途端に開放感、スケール感、音量、伸び、艶が失われるのがわかります。 おとなしくクリアな、このユニット本来の音でもありますが．．． 全開では多少の癖も感じますが、これは吸音材で簡単につぶせます。
ＢＧＭ用と考え、ヒアリング調整しながら吸音は最小限にしました。
低域にピーク（８０、２５０）、ディップ（１２５、５００）はありますが、これも小音量ＢＧＭではラウドネス効果となります。バスレフではこれだけの低域音圧は稼げません。
ＳＡＦ８０ＡＭＧは癖の少ないクリアな音ですが、これに躍動感が加わった感じです。
質の良いシングルコーンを開放的に鳴らしているので、アンプによる音の違いが非常によくわかります。
３００Ｂシングルアンプでの小音量再生では、しっとりと絹のような質感が出ます。しかし能率が８５ｄＢと低いので大音量は出ません。
１００ｗのハイブリッドアンプで大音量で鳴らすとかなりのパワー感もあり、ボーカルやベースが伸びやかです。 共鳴管の放射による音場効果もあるので、サイズを超えたスケール感があります。 もちろん、まったく背圧制御していない８ｃｍユニットの限界はあって、低域でコーン振れが大きくなるので耐入力は密閉型に負けますが．．．
設計、製作、ヒアリングテストのプロセスでは、「かぶりついて聴く」ＨＩＦＩオーディオとはまた違った楽しさがありました。
個人用でなく、多くの人に聴いてもらえるのが嬉しいですしね！
あとはオーナーに、良いアンプを買ってもらうこと(^^)
サイズは小さくても、有線チューナー内蔵アンプでは役不足な程のクオリティを持っていますから．．．
自分用に１台欲しくなってきた．．．仕事中のＢＧＭに最適だし、メインシステムのチェック用にいいかも！
