真空管ラヂオ
2007年05月10日
別に不具合はないのですが、気に入っている自作ＡＭトランスミッタを長く使うためにスペア真空管を購入。
同じ１２ＳＡ７だけど、こちらはノイズに強いと言われるメタル管！
アメリカのＧＥ製ですが値段は激安の５００円！ 送料がもったいないので２本買いました。
これでずっと使える！
音の変化？わかりません(-_-;) でもカッコイイでしょ？
噂の？超小型ＵＳＢ?ＤＡＣからＡＭトランスミッタに直結し、省エネ・レトロシステムの完成！ メインのオーディオシステムとは切り離し、ラジオとトランスミッタ、そしてパソコンの電源を入れるだけ！
（直接つながないのがミソ！ こんな熱くて落ち着ける音は「ＡＭ電波」ならばこそ！自己満足？いーんです！わかる人にはわかります(-_-)）

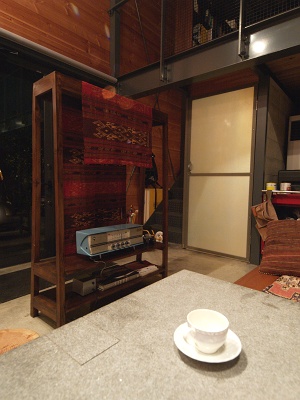

お気に入りのナショナル真空管ラジオを打ち合わせコーナーに設置したら早速お客さんが反応！
「これ、ラジオ番組ですか？」
「実は、音源はインターネットで、ＰＣから送信機へ、そして真空管ラジオへ電波を飛ばしているのです」
「超」得意気なＲｏｂｅｒｔｏ
番組はもちろんＫＰＬＵ！
インターネットと真空管レトロラヂヲの見事な融合！
これぞ大人のオーディオ？！？ まるで子供ですね．．．
同じ１２ＳＡ７だけど、こちらはノイズに強いと言われるメタル管！
アメリカのＧＥ製ですが値段は激安の５００円！ 送料がもったいないので２本買いました。
これでずっと使える！
音の変化？わかりません(-_-;) でもカッコイイでしょ？
噂の？超小型ＵＳＢ?ＤＡＣからＡＭトランスミッタに直結し、省エネ・レトロシステムの完成！ メインのオーディオシステムとは切り離し、ラジオとトランスミッタ、そしてパソコンの電源を入れるだけ！
（直接つながないのがミソ！ こんな熱くて落ち着ける音は「ＡＭ電波」ならばこそ！自己満足？いーんです！わかる人にはわかります(-_-)）
お気に入りのナショナル真空管ラジオを打ち合わせコーナーに設置したら早速お客さんが反応！
「これ、ラジオ番組ですか？」
「実は、音源はインターネットで、ＰＣから送信機へ、そして真空管ラジオへ電波を飛ばしているのです」
「超」得意気なＲｏｂｅｒｔｏ
番組はもちろんＫＰＬＵ！ インターネットと真空管レトロラヂヲの見事な融合！
これぞ大人のオーディオ？！？ まるで子供ですね．．．
2007年05月06日
ちょっと風邪気味なのでＢＲＩＤＬＥＲの能登島ロングライドもキャンセル．．．ＧＷ後半はのんびり過ごしている。
真空管ＡＭトランスミッタに、電源ＯＮを表示するＬＥＤ（発行ダイオード）を付けた。
ただそれだけなんだが、ＬＥＤの接続方法をようやく学べたことが嬉しい。
ＬＥＤに極性があること、ダイオードで直流にすること、抵抗を入れて電流を調整すること．．．こんな初歩的なことを初めて学んだのだ。
自作スピーカーが大好きな僕も、真空管アンプの製作はあまりにも遠大な仕事に思えていた。 まともな測定器もなく、所詮は素人の音しか出せない、愛用しているミズナガアンプのようなものは作れっこない．．．こんなものに多大な労力と時間をかけられるだろうかと．．．
しかし不思議なことに、視点を「ラジオ」方面に変えてみると、ぐっと気楽なものに思えてきたのだ。
部品点数が少なく動作もシンプルなラジオは、Ｈｉ?Ｆｉにこだわらなくても楽しめる。
ラジオ関連の教材は少年向けでもあるせいか、とてもわかりやすく書かれていることも大きい。 アンプ解説書を読んでもさっぱりわからなかった真空管増幅の仕組みが、ラジオの本を読んで初めて理解できた。
さて、こんな僕が壮大すぎる計画を立ててしまった。
「真空管ＡＭレシーバー」
・ミニワット真空管アンプ付き
・ステレオ外部入力付き
・ラジオ受信部は、最もシンプルな「ゲルマニウム検波」＆「２極管検波」切り替え式
・たぶんスピーカー付き？
製作開始に向けて電子部品は揃いつつあるが、回路はまだ決定していない（爆）
2007年04月25日
音楽再生ソフトはいろいろあるけど、やはりｉｔｕｎｅｓの便利さ、楽しさにはかなわないだろう。
ipodを使っている人はご存知でしょうが、検索、分類が超カンタンで、まったくストレスがない！
↓のように、アルバムジャケットをｗｅｂ取得できるのも楽しい
取り込みはワンタッチで、自動化されている。 画像が登録されていないＣＤもあるが、僕のライブラリーでは１?２割というところだ。
ｗａｖで保存して良いＤＡＣを使って再生すればＣＤに負けないし（古いＣＤプレーヤーには勝てる）、数万円で買えるコンパクトな大容量ＨＤＤで数百枚以上のＣＤを保存でき、場所もとらない。（パッケージは納戸にでもしまっておけばよい）
メインシステムに導入するのはアレルギーのあるオーディオマニアも多いようだが、ＰＣオーディオを活用しない手はないと思う。
ＬＡＮを使用する場合、ＰＣの状態によってたまに音が途切れることがあるのが唯一の欠点か。
中島みゆきは、ＡＭラジオに限る（笑） ＡＭトランスミッタの芸当！
ああ懐かしのオールナイトニッポン！
ipodを使っている人はご存知でしょうが、検索、分類が超カンタンで、まったくストレスがない！
↓のように、アルバムジャケットをｗｅｂ取得できるのも楽しい
取り込みはワンタッチで、自動化されている。 画像が登録されていないＣＤもあるが、僕のライブラリーでは１?２割というところだ。
ｗａｖで保存して良いＤＡＣを使って再生すればＣＤに負けないし（古いＣＤプレーヤーには勝てる）、数万円で買えるコンパクトな大容量ＨＤＤで数百枚以上のＣＤを保存でき、場所もとらない。（パッケージは納戸にでもしまっておけばよい）
メインシステムに導入するのはアレルギーのあるオーディオマニアも多いようだが、ＰＣオーディオを活用しない手はないと思う。
ＬＡＮを使用する場合、ＰＣの状態によってたまに音が途切れることがあるのが唯一の欠点か。
中島みゆきは、ＡＭラジオに限る（笑） ＡＭトランスミッタの芸当！
ああ懐かしのオールナイトニッポン！
お気に入りのナショナルラジオは、 「トランスレスラジオ」だ。
正直、トランスのない機器があるということに驚いた。
この時代のラジオは、トランス無しでＡＣ１００ｖでそのまま動くように設計されているものが多いのだ。
Ｂ電源は９０?１００ｖ、ヒーター電源は５?６球直列にして合計１００ｖになるように組み合わされている。
なんという合理化！なんという清貧の思想！これは素敵だ！
しかし、トランスがないということは、ＡＣ電源にシャーシアースが直結されていることを意味する。（僕のラジオは一応コンデンサで浮かせてあるようだが）
トランスは電圧変換と同時に、絶縁という大切な役割を持っているのだ。
このままでは外部機器をつないだり、修理したりするときに感電や漏電の危険性があるらしい。

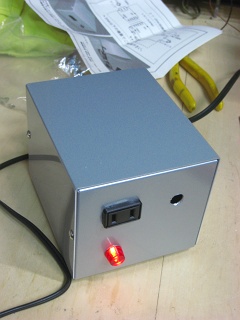

そこで、１００ｖ→１００ｖに変換？する絶縁機能だけをもったトランスユニットを製作した。
→参考にさせて頂いたＨＰ

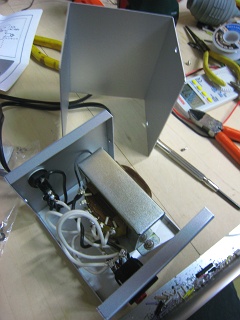

製作といっても３０ＶＡのトランスにプラグとランプ、ヒューズを配線するだけで、わずか１時間で完成！
これでどんなラジオもどんと来い！である。
正直、トランスのない機器があるということに驚いた。
この時代のラジオは、トランス無しでＡＣ１００ｖでそのまま動くように設計されているものが多いのだ。
Ｂ電源は９０?１００ｖ、ヒーター電源は５?６球直列にして合計１００ｖになるように組み合わされている。
なんという合理化！なんという清貧の思想！これは素敵だ！
しかし、トランスがないということは、ＡＣ電源にシャーシアースが直結されていることを意味する。（僕のラジオは一応コンデンサで浮かせてあるようだが）
トランスは電圧変換と同時に、絶縁という大切な役割を持っているのだ。
このままでは外部機器をつないだり、修理したりするときに感電や漏電の危険性があるらしい。
そこで、１００ｖ→１００ｖに変換？する絶縁機能だけをもったトランスユニットを製作した。
→参考にさせて頂いたＨＰ
製作といっても３０ＶＡのトランスにプラグとランプ、ヒューズを配線するだけで、わずか１時間で完成！
これでどんなラジオもどんと来い！である。
2007年04月24日
ナショナルラジオのコンデンサを交換した。
現状で特に問題はなかったのだが、古いペーパーコンデンサはいずれ容量が抜けてしまい、真空管などをダメにしてしまうなど重大な故障につながるそうだ。
ほとんど全てを新品のセラミックコンデンサ、フィルムコンデンサに交換したが部品代は数百円。これで安心して使い続けられる。
音は特に変わった感じはない。ＨＩＦＩオーディオとは違ってアバウトなところが良い。
完成したＡＭトランスミッタは快調だ！
どんなソースも自然なナロウなＡＭの音になってしまう快感！
特にジャズのＬＰレコードが良い。 スクラッチ音がＡＭ変調で丸みを帯び、なんともいえないレトロな雰囲気はまるでＳＰレコード！（聴いたこと無いけど）
当たり前だが「オーディオ」を意識させないので、仕事中のＢＧＭにはこちらがメインになってしまった。 合計４０ｗ以下だから省エネにもなる．．．
もうひとつ、裏技を見つけた。
ＦＭ放送をＡＭラジオで聴く喜び．．．バカですね
2007年04月23日

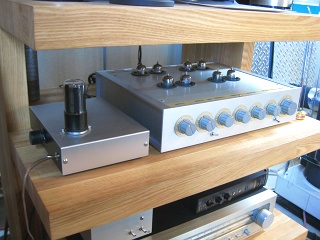

真空管式ＡＭトランスミッタ（中波送信機）完成！！！
一発成功！ちゃんと音が出ました!
信号経路は．．．
ＬＡＮ-ＨＤＤに貯めた音楽データ
→ＬＡＮルータ
→ノートＰＣ
→ＵＳＢ-ＤＡＣ→プリアンプ
→ＡＭトランスミッタ
→→→→→空中を飛ぶＡＭ電波！
→→→→→真空管ラジオ
ＨＩ?ＦＩデジタルソースが回りまわって、ナショナル真空管ラジオからレトロで暖かい音になって流れ出る！！！なんというまわりくどい壮大な音絵巻！
隣で「バカじゃないの」と小さく冷たい一言．．．ほっとけ！
とにかく感動！アンプを作ったこともないのに一発成功！嬉しい！
チューニングダイヤルを回すと1400?1500ｋＨｚ前後でキュイーンと同調する！
同調を微妙にずらすとノイズは増えるが高音が伸びたり、まさにラジオ！
ポータブルラジカセでもしっかり受信できた！
アンテナ線の長さで受信範囲はかなり変わり、同調周波数も変わる。アンテナ線５０ｃｍでは数ｍまでしか受信できず、２ｍくらいの線をつなぐと室内はクリアに受信でき、アトリエの外へ出ると急に弱くなり、敷地外では混信が強くほとんど受信できない。これなら電波法も問題ないだろう。
音質も、ちゃんとＡＭラジオの音になっている．．．レンジは狭いが必要十分な帯域でメリハリある中域！ 同じラジオでもライン入力にＣＤをつなぐ音とはまったく違う．．．イコライジングでは作れない音！ 特に古いジャズは最高！
中島みゆきのＣＤをかけると「オールナイトニッポン」の世界．．．うっとり
こうなると、アンティークラジオがもう１台欲しい．．．
一発成功！ちゃんと音が出ました!
信号経路は．．．
ＬＡＮ-ＨＤＤに貯めた音楽データ
→ＬＡＮルータ
→ノートＰＣ
→ＵＳＢ-ＤＡＣ→プリアンプ
→ＡＭトランスミッタ
→→→→→空中を飛ぶＡＭ電波！
→→→→→真空管ラジオ
ＨＩ?ＦＩデジタルソースが回りまわって、ナショナル真空管ラジオからレトロで暖かい音になって流れ出る！！！なんというまわりくどい壮大な音絵巻！
隣で「バカじゃないの」と小さく冷たい一言．．．ほっとけ！
とにかく感動！アンプを作ったこともないのに一発成功！嬉しい！
チューニングダイヤルを回すと1400?1500ｋＨｚ前後でキュイーンと同調する！
同調を微妙にずらすとノイズは増えるが高音が伸びたり、まさにラジオ！
ポータブルラジカセでもしっかり受信できた！
アンテナ線の長さで受信範囲はかなり変わり、同調周波数も変わる。アンテナ線５０ｃｍでは数ｍまでしか受信できず、２ｍくらいの線をつなぐと室内はクリアに受信でき、アトリエの外へ出ると急に弱くなり、敷地外では混信が強くほとんど受信できない。これなら電波法も問題ないだろう。
音質も、ちゃんとＡＭラジオの音になっている．．．レンジは狭いが必要十分な帯域でメリハリある中域！ 同じラジオでもライン入力にＣＤをつなぐ音とはまったく違う．．．イコライジングでは作れない音！ 特に古いジャズは最高！
中島みゆきのＣＤをかけると「オールナイトニッポン」の世界．．．うっとり
こうなると、アンティークラジオがもう１台欲しい．．．
2007年04月22日
このキットはカマボコ板の上に組むようになっている。
でもせっかくだからと思い、家にあったジャンクのアルミシャーシに組むことにした。
真空管の穴を空けるためにリーマーを購入したが、これが２千円もする！
まあ今後も使えるからいいか．．．
いざ配線開始！ 金属シャーシだから配線方法も説明書どおりではダメなので、ちょっとアレンジしなくてはならない。
なんとキットにはスイッチもヒューズも付いてない！よってこれを追加。
念のため（電波の飛びすぎ防止）、入力ボリュームも追加。
アメリカ製なので電圧は１１７ｖ対応で、２次側は１２５ｖとなっており、日本の１００ｖ電源ではＢ電圧が定格より低くなるが、元々アバウトなものなので大丈夫だろう．．．
さて、うまく鳴ってくれるだろうか？
でもせっかくだからと思い、家にあったジャンクのアルミシャーシに組むことにした。
真空管の穴を空けるためにリーマーを購入したが、これが２千円もする！
まあ今後も使えるからいいか．．．
いざ配線開始！ 金属シャーシだから配線方法も説明書どおりではダメなので、ちょっとアレンジしなくてはならない。
なんとキットにはスイッチもヒューズも付いてない！よってこれを追加。
念のため（電波の飛びすぎ防止）、入力ボリュームも追加。
アメリカ製なので電圧は１１７ｖ対応で、２次側は１２５ｖとなっており、日本の１００ｖ電源ではＢ電圧が定格より低くなるが、元々アバウトなものなので大丈夫だろう．．．
さて、うまく鳴ってくれるだろうか？
2007年04月21日
仕事で徹夜明け．．．仮眠して眠い目こすってアトリエに戻ったらアメリカからオモチャが届いていた！

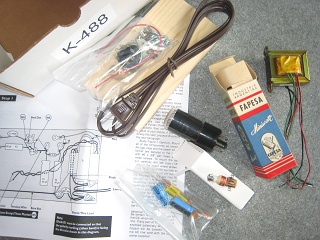

通販で注文していた、
真空管式ＡＭトランスミッタ（中波送信機） のキット！
ＣＤやＦＭ、ＬＰ、ＰＣオーディオの音を、ＡＭ変調して電波を飛ばし、室内に置かれたＡＭラジオで受信して聴くという、世にもまわりくどい、ムダな壮大な計画。
一体何の意味があるのか？
ふっふっふ．．．(-_-)
真空管ラジオから出るＡＭ変調された、厚く豊かで張りのある音には、どこかホッとさせる独特の魅力があります。
安価な出物を見つける楽しさ、レトロだけど美しいデザイン、自分でレストアできそうな内部構造など、ＨＩＦＩオーディオとは全く異なる魅力なのです。
しかし、いずれＡＭラジオ放送は廃止され、デジタルラジオになるでしょう。
そうなればアンティークラジオは、ただの置物になってしまう．．．．
もうおわかりでしょう．．．
そう、そんなラジオたちを蘇らせるタイムマシンが、ＡＭトランスミッタなのです！
ピックアップ入力が付いたラジオなら、ＣＤなどをつないで聴くことはできるのですが．．．．ちょっと音に違和感があるのです。 ＡＭ放送のような力強い張りのある音にはなりません．．．ｉｔｕｎｅｓのイコライザで帯域圧縮するとかなり良い感じになりますが．．．おそらく、ソースがＨＩＦＩすぎてはいけないのです。
やはり、ＡＭ変調された、帯域の圧縮された音が良いはず！それも真空管！
これは家庭内放送局ですね．．．あらゆる音源をプリアンプのＲＥＣＯＵＴから取り出し、いずれはコンプレッサやイコライザを入れて「ＮＨＫラジオ第一放送」のような音作りをしたい．．．
これが成功すれば、ラジオも自作したくなる．．．
アトリエに何台か置いて、レトロ・サラウンド（爆）
実はこのキット（日本円で５０００円以下）と同時に、オリジナル送信機をもう１台作るべく部品を買いあさっています。
いざ、キットｖｓ自作
アンプさえ作ったことはないのですが、果たしてうまくいくでしょうか？
回路図は下記のとおり。簡単そうです、よね？
2007年04月13日

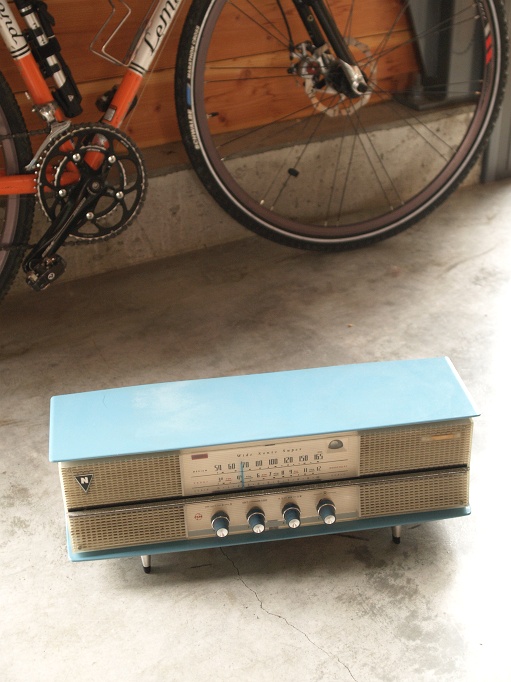

古いナショナルラジオが、ものすごく気に入っている
高度成長期の明るい時代を感じさせる美しいデザイン。
ＢＧＭには十分といえる、張りのある明瞭な音。
あまりに惚れこんでしまい、長く使いたいと思うので、ついに兄弟がやってきた
オークションで２１００円。
かなり汚いし、キャビネットが割れており裏板もないが、ちゃんと音が出る。
マジックアイはほとんど光らない。パイロットランプはむしろこいつのほうが明るい。 感度は良好！
真空管もボケていないから、納屋にでも死蔵されて埃にまみれていたのだろうか？
貴重な真空管やＩＦＴ、２連バリコンのスペアとして考えても十分安い。
張りのある音の原因はフィックスドエッジで大きなアルニコマグネットのスピーカーだと思うので、ユニットだけを使ってもよい。 ２個あるからステレオスピーカーが作れる。
消耗パーツを交換し、絶縁トランスを入れ、木製キャビネット自作して、オリジナル５球スーパーラジオをつくってみるのもよさそうだ。
とりあえず場所もないので、キャビネットは捨てて内部だけを保管しようと思う。
それにしても、のみの市で出会ったこのラジオが、とても良いコンディションだったことが、よくわかった。
当時にタイムスリップしたかのような美しい水色に、惚れ惚れしてしまう。
高度成長期の明るい時代を感じさせる美しいデザイン。
ＢＧＭには十分といえる、張りのある明瞭な音。

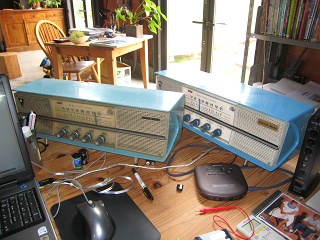

あまりに惚れこんでしまい、長く使いたいと思うので、ついに兄弟がやってきた
オークションで２１００円。
かなり汚いし、キャビネットが割れており裏板もないが、ちゃんと音が出る。
マジックアイはほとんど光らない。パイロットランプはむしろこいつのほうが明るい。 感度は良好！
真空管もボケていないから、納屋にでも死蔵されて埃にまみれていたのだろうか？
貴重な真空管やＩＦＴ、２連バリコンのスペアとして考えても十分安い。
張りのある音の原因はフィックスドエッジで大きなアルニコマグネットのスピーカーだと思うので、ユニットだけを使ってもよい。 ２個あるからステレオスピーカーが作れる。
消耗パーツを交換し、絶縁トランスを入れ、木製キャビネット自作して、オリジナル５球スーパーラジオをつくってみるのもよさそうだ。
とりあえず場所もないので、キャビネットは捨てて内部だけを保管しようと思う。
それにしても、のみの市で出会ったこのラジオが、とても良いコンディションだったことが、よくわかった。
当時にタイムスリップしたかのような美しい水色に、惚れ惚れしてしまう。
2007年04月05日
このラジオには、マジックアイという一世を風靡した真空管式同調表示機能がある （僕も、にわか勉強で知った．．．）
チューニングして正確に同調すると真空管頂部の緑色蛍光部分の扇形の角度がビューンと変わる！
その動きがなんとも、う、美しい．．．．今の機械にこんな幻想的な光があるだろうか？
なんだか、松本零士を思い出す．．．次々と発見される新たな魅力．．．
マジックアイ用真空管（これは１２ＺＥ８）は古くなると光らなくなり、近年ほとんど手に入らなくなって高騰していて、３?４０００円以上するという！
このラジオは外観がものすごくきれいなのに６０００円だから、かなりお買い得かも．．．機能はノーチェックだから運が良かった．．．
それでも、ボロ市で買うには勇気のいる値段だったけれど。
チューニングして正確に同調すると真空管頂部の緑色蛍光部分の扇形の角度がビューンと変わる！
その動きがなんとも、う、美しい．．．．今の機械にこんな幻想的な光があるだろうか？
なんだか、松本零士を思い出す．．．次々と発見される新たな魅力．．．
マジックアイ用真空管（これは１２ＺＥ８）は古くなると光らなくなり、近年ほとんど手に入らなくなって高騰していて、３?４０００円以上するという！
このラジオは外観がものすごくきれいなのに６０００円だから、かなりお買い得かも．．．機能はノーチェックだから運が良かった．．．
それでも、ボロ市で買うには勇気のいる値段だったけれど。
いつか真空管アンプを作ってみたいと思っているのだが、それよりも
ラジオをつくりたくなった。
そう、ナショナルラジオの心温まる音に惚れこんでしまったからだ．．．
僕はラジオの原理はよく知らない(-_-;)
たぶん僕より前の世代では、子供の頃にラジオを作ったことのある人がたくさんいるだろう。
いまでもそういう子供はいるのだろうか？
Ｒｏｂｅｒｔｏのラジオ計画はこうだ。
まずは送信機（トランスミッタ）を手に入れ（キットや市販品があるかどうか？）
↓
アトリエ内限定の放送局をつくる！
↓
ＣＤもネットラジオもＨＤＤもレコードも、ＡＭ電波に乗せてアトリエ中に飛ばす！
↓
ボロ市やオークションで気に入ったアンティークラジオを買い、複数同時に鳴らす（レトロ・サラウンド！）
↓
真空管ラジオキットをつくる！
↓
ヴィンテージユニットでモノラルスピーカーをつくる！
ラジオはド素人だけどスピーカーにはこだわって、古い２０ｃｍユニットを使いたい！
↓
５０年代にタイムスリップ！
仕事のピークも超えて少し時間もできたし、大人の自由時間ってやつですか？

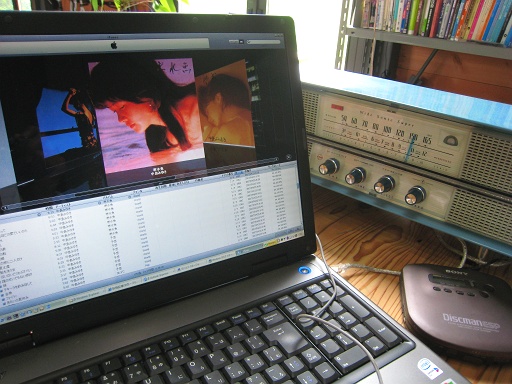

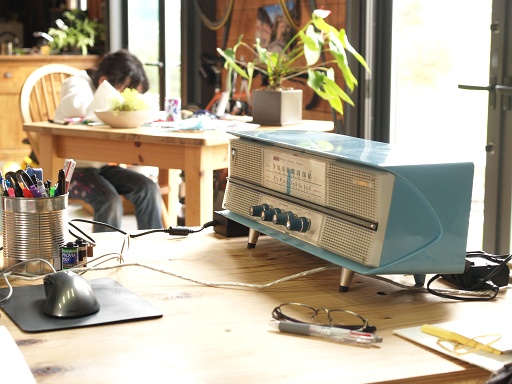

ナショナルラジオを中心としたデスクトップ・サブシステムが完成！
真空管アンプＢＢＳの皆様に助けられて、ハムも解決！
背面の「ＰＵ」端子につなぐのだが、このラジオはフローティングアース回路だから、シャーシではなくフロートされたアースラインにコールド側をつなげば良いのだ。
そこでひらめいた
ＢＧＭ用にメインシステムに入れていたＵＳＢオーディオプロセッサをラジオのフォノ端子に接続し、プロセッサにはライン入力もあるのでここへポータブルＣＤを接続。
ラジオとプロセッサのセレクターを使ってＡＭ、短波、ＣＤ、ＰＣオーディオと４種のソース切り替えが可能だ！
特にＰＣオーディオが良い！
ｉｔｕｎｅｓのイコライザであえて１２５Ｈｚ?４ｋＨｚのナロウレンジにした「ＡＭラジオモード」を作成。
ＨＤＤにはＣＤ１００枚くらいの音楽データが入っているし、インターネットラジオも聴ける。
ボロ市で買ったレトロラジオが、コンパクトでおしゃれなジュークボックスになった！
昭和と平成、真空管とハイテクの融合！？
メインシステムとまるっきり異なる音作りが楽しい
思いのほか中域が充実したナショナルラジオは、音楽の大切な部分だけを抽出してくれるかのようだ。
エラ＆ルイとかアートブレーキー、ビルエバンスを聴くと．．．
見事にタイムスリップできる．．．そして最新のＪＡＺＺでも５０年代風に聴ける（笑）
少なくとも今どきのミニコンポでは絶対にこんな気分にはなれない。
う?ん、良い．．．久々の大ヒット
真空管アンプＢＢＳの皆様に助けられて、ハムも解決！
背面の「ＰＵ」端子につなぐのだが、このラジオはフローティングアース回路だから、シャーシではなくフロートされたアースラインにコールド側をつなげば良いのだ。
そこでひらめいた
ＢＧＭ用にメインシステムに入れていたＵＳＢオーディオプロセッサをラジオのフォノ端子に接続し、プロセッサにはライン入力もあるのでここへポータブルＣＤを接続。
ラジオとプロセッサのセレクターを使ってＡＭ、短波、ＣＤ、ＰＣオーディオと４種のソース切り替えが可能だ！
特にＰＣオーディオが良い！
ｉｔｕｎｅｓのイコライザであえて１２５Ｈｚ?４ｋＨｚのナロウレンジにした「ＡＭラジオモード」を作成。
ＨＤＤにはＣＤ１００枚くらいの音楽データが入っているし、インターネットラジオも聴ける。
ボロ市で買ったレトロラジオが、コンパクトでおしゃれなジュークボックスになった！
昭和と平成、真空管とハイテクの融合！？
メインシステムとまるっきり異なる音作りが楽しい
思いのほか中域が充実したナショナルラジオは、音楽の大切な部分だけを抽出してくれるかのようだ。
エラ＆ルイとかアートブレーキー、ビルエバンスを聴くと．．．
見事にタイムスリップできる．．．そして最新のＪＡＺＺでも５０年代風に聴ける（笑）
少なくとも今どきのミニコンポでは絶対にこんな気分にはなれない。
う?ん、良い．．．久々の大ヒット
2007年04月04日

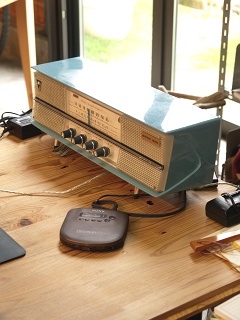

このレトロなラジオにはフォノ端子がある。
正確には、ＰＵ（ピックアップ）端子というものだ。
真空管アンプＢＢＳで皆様に教えていただいたのだが、昔のピックアップ（レコードプレーヤー）は出力が２ｖもあって、ＭＭやＭＣとは全く違うものだそうだ。
そしてトランスレスラジオはコンセントの極性を間違えると感電の危険もあり、外部機器をつなぐのは危険もあるとのこと。

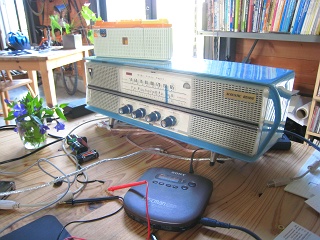

しかしせっかくだからＣＤなどをつないでみたい。
まずはテスターを手にしてコンセント極性を合わせた。
そしてフォノのプラス側からＲＣＡ端子のホット側、シャーシアースから絶縁コンデンサを介してＲＣＡ端子コールドに接続、ポータブルＣＤをつないでみた。
（ステレオＬ／Ｒを抵抗を介してモノラルにまとめた）
ＣＤの音が出た！
なんか感動した．．．
でもＣＤをつなぐとハム（ブーンという雑音）が大きい。ラジオではハムは無いのだが．．．原因はよくわからない。
ハムさえなければ、小音量なら聴ける音だ。
低音も高音も出ないしＨＩＦＩではあり得ないが、中域にはメリハリがある。
ＣＤなのに、懐かしいラジオの音になるのが面白い。
しかしＡＭラジオのほうが良い音に聴こえる。やはり帯域バランスがラジオ向けなのだろう。
このラジオ、とても楽しい。
夜には海外の短波ラジオがかなり聴ける。
北のほうから、国家元首を褒め称える日本語放送も流れてきた。
安全のため、絶縁トランスを手に入れたい。 ハムも消えるかも？
2007年04月03日
のみの市で一目惚れした真空管ラジオ。
電源が入らない原因はやはりヒューズだった。
試しに直結したら音が出たので、１Ａのヒューズを買ってきた。
ボロボロになっているコード数本も交換したのでこれで安心。
出てきた音は、意外なくらい良い。 もちろん、ＡＭラジオ以外の何ものでもないのだが．．．（短波も聴ける）
一般的なレトロな音、というイメージとは少し違う。中域にとても張りのある、明瞭な音。 人の声など、昔使っていたラジカセより間違いなく良い音だ。
分解してみたらスピーカーユニットは新品のようなコンディションで、薄くてパンと張ったフィックスドエッジ。マグネットはもちろんアルニコで、結構大きい。インピーダンスはなんと３Ωで、しかも並列接続だから１.５Ω
出力は最大２Ｗということだが、かなりの大音量が出せるところをみると能率はかなり高そうだ。
やはりＡＭラジオだけではもったいない。
なんとかライン入力を取り付けて、デスクトップＰＣオーディオ用アンプ＆スピーカーにしたい．．．
高校生の頃に毎晩聴いていた「オールナイトニッポン」を思い出した。
中島みゆき、谷山浩子、小泉今日子、爆風スランプ、とんねるず、サザン．．．
久しぶりのＡＭの音を聴いて思い出す．．．つい最近のような気もするが、もう２０年も昔の話だ。
電源が入らない原因はやはりヒューズだった。
試しに直結したら音が出たので、１Ａのヒューズを買ってきた。
ボロボロになっているコード数本も交換したのでこれで安心。
出てきた音は、意外なくらい良い。 もちろん、ＡＭラジオ以外の何ものでもないのだが．．．（短波も聴ける）
一般的なレトロな音、というイメージとは少し違う。中域にとても張りのある、明瞭な音。 人の声など、昔使っていたラジカセより間違いなく良い音だ。
分解してみたらスピーカーユニットは新品のようなコンディションで、薄くてパンと張ったフィックスドエッジ。マグネットはもちろんアルニコで、結構大きい。インピーダンスはなんと３Ωで、しかも並列接続だから１.５Ω
出力は最大２Ｗということだが、かなりの大音量が出せるところをみると能率はかなり高そうだ。
やはりＡＭラジオだけではもったいない。
なんとかライン入力を取り付けて、デスクトップＰＣオーディオ用アンプ＆スピーカーにしたい．．．
高校生の頃に毎晩聴いていた「オールナイトニッポン」を思い出した。
中島みゆき、谷山浩子、小泉今日子、爆風スランプ、とんねるず、サザン．．．
久しぶりのＡＭの音を聴いて思い出す．．．つい最近のような気もするが、もう２０年も昔の話だ。
2007年04月01日
神社の「のみの市」で一目惚れしたナショナルの真空管ラジオ。
なんともいえない、きれいな水色のおしゃれなプラスティックボディ。
ツマミや表示針までコーディネイトされているのがたまらない。
いかにもレトロなアンティーク木製ラジオとは違った、高度成長期のジャパニーズデザインの質を感じ取ることができる。
１２ｃｍくらいのアルニコスピーカーがふたつあるけどモノラルらしい。
真空管は小さいのが５本、そして巨大なのが１本。 同調装置はもちろんアナログのバリコン式だ。
セレクターはＡＭ、短波、そしてフォノ（モノラル）もあるから古いレコードプレーヤをつなげば楽しい。 トーンが３段階あるのも良い。
さっそく電源をつないだが、「ちゃんと鳴ります」と言われて買ったのに、電源が入らない！
どこか断線しているか、ヒューズが飛んでいるのか．．．
真空管やコンデンサなどのパーツはとてもきれいだが、コード類はかなり劣化しているようだ。
まあ半分は予測していたからショックはない。 じっくり直して遊ぶとしよう
外観デザインを買ったのだから、中身の価値はゼロ円でも良いくらいだ。
最悪でもスイッチやボリューム、トーン、スピーカーは生かせるだろうし、別のアンプを入れてＲＣＡ入力を付ければＣＤやＰＣもつなげる電蓄になる。 真空管回路の初心者教材にはちょうど良さそうだ．．．
＜後日談＞
やはりヒューズが飛んでました．．．試しに直結したらちゃんと音が出ました！ 後日詳細を報告予定。
なんともいえない、きれいな水色のおしゃれなプラスティックボディ。
ツマミや表示針までコーディネイトされているのがたまらない。
いかにもレトロなアンティーク木製ラジオとは違った、高度成長期のジャパニーズデザインの質を感じ取ることができる。
１２ｃｍくらいのアルニコスピーカーがふたつあるけどモノラルらしい。
真空管は小さいのが５本、そして巨大なのが１本。 同調装置はもちろんアナログのバリコン式だ。
セレクターはＡＭ、短波、そしてフォノ（モノラル）もあるから古いレコードプレーヤをつなげば楽しい。 トーンが３段階あるのも良い。
さっそく電源をつないだが、「ちゃんと鳴ります」と言われて買ったのに、電源が入らない！
どこか断線しているか、ヒューズが飛んでいるのか．．．
真空管やコンデンサなどのパーツはとてもきれいだが、コード類はかなり劣化しているようだ。
まあ半分は予測していたからショックはない。 じっくり直して遊ぶとしよう
外観デザインを買ったのだから、中身の価値はゼロ円でも良いくらいだ。
最悪でもスイッチやボリューム、トーン、スピーカーは生かせるだろうし、別のアンプを入れてＲＣＡ入力を付ければＣＤやＰＣもつなげる電蓄になる。 真空管回路の初心者教材にはちょうど良さそうだ．．．
＜後日談＞
やはりヒューズが飛んでました．．．試しに直結したらちゃんと音が出ました！ 後日詳細を報告予定。
