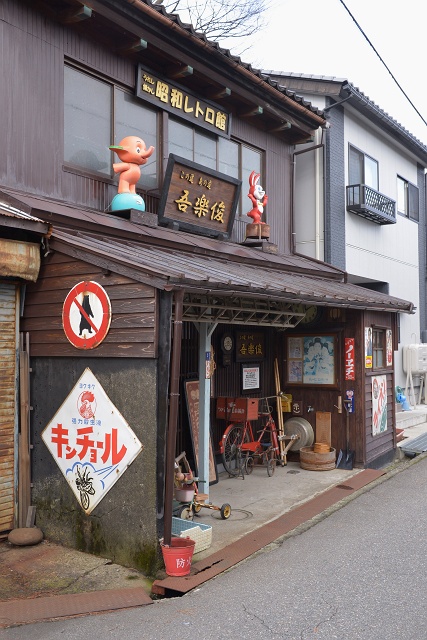

昭和レトロ館 吾楽俊
たまたま家主さんがいて、どうぞ見ていって下さいと中へ招かれました。お店ではなくて、倉庫として趣味で置いているんだそうです。
外観はよくあるレトロショップだけど...中が凄い。本当に凄い。感動した。
ジュークボックス、振り子時計、蓄音機、ラジオ、電蓄、ディスクオルゴール、白黒テレビ、冷蔵庫、炊飯器、ストーブ、パソコン、ワープロ、ビンテージ電球、それから見たこともないような珍しいニッチなB級?家電製品、、、これだけのコレクションはちょっと見られるもんじゃない。どれもピカピカに綺麗でディスプレイのセンスも素晴らしい!そしてなんといっても凄いのは、家主は技術屋さんで、ちゃんと整備されていてほとんど可動品!!いやー良いものを見せて頂きました。
中でも蓄音機とモノラル電蓄の音の良さにビビった。これホスイ...

昭和レトロ館 吾楽俊
たまたま家主さんがいて、どうぞ見ていって下さいと中へ招かれました。お店ではなくて、倉庫として趣味で置いているんだそうです。
外観はよくあるレトロショップだけど...中が凄い。本当に凄い。感動した。
ジュークボックス、振り子時計、蓄音機、ラジオ、電蓄、ディスクオルゴール、白黒テレビ、冷蔵庫、炊飯器、ストーブ、パソコン、ワープロ、ビンテージ電球、それから見たこともないような珍しいニッチなB級?家電製品、、、これだけのコレクションはちょっと見られるもんじゃない。どれもピカピカに綺麗でディスプレイのセンスも素晴らしい!そしてなんといっても凄いのは、家主は技術屋さんで、ちゃんと整備されていてほとんど可動品!!いやー良いものを見せて頂きました。
中でも蓄音機とモノラル電蓄の音の良さにビビった。これホスイ...
robertohouse│コメント(2)
2008年04月21日
2008年04月04日

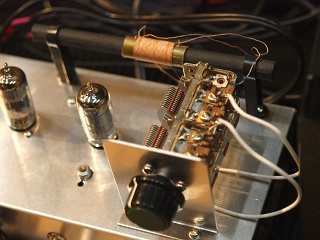

受信できなかった原因は、アンテナコイルの調整だった...
鉄心に通してあるコイルを動かすだけで感度が激変するのだ。 (よく見れば説明書に書いてある

しかしローカル局でさえ、ごく小さな音しか出ない。他のレトロラジオならバッチリ受信できるビニールコードアンテナではダメみたいだ。 ラジオの回路によってアンテナとの相性があるのだろうか?
しかし。
ふふふ。
秘技!奥義!

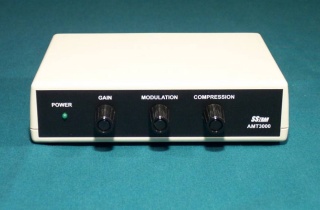

AMトランスミッタの送信アンテナと縒り合わせ...
出た!!!爆音!!!

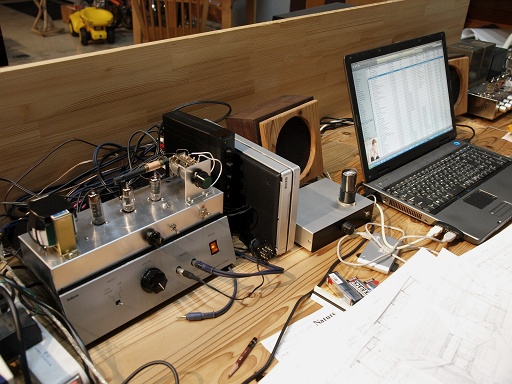

フローを説明すると(笑わないでね)

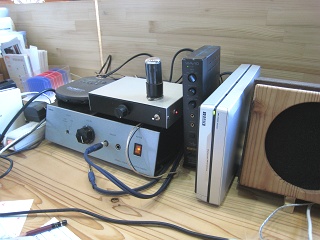

NAS(ネットワークHDD)
またはインターネットラジオ
↓
パソコン
↓
USB?DAC (ソフトンの真空管式)
↓

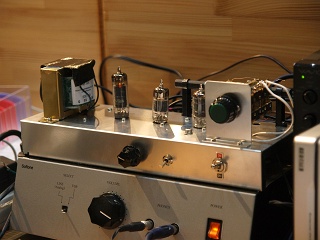

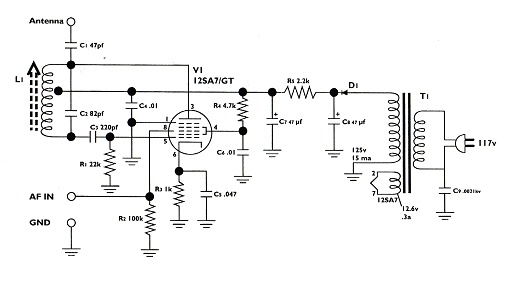

自作真空管トランスミッタ
↓
↓
↓(AM電波)
↓
↓
自作3球ゲルマラジオ
↓
自作松下ロクハンスピーカー
なんというまわりくどい再生!!!
なんという素晴らしい音質!!!
ところが今回は、単なる「レトロな音」ではない。
超ハイファイ!!! AMとは思えない高域の伸び!!!
軽いハム音さえなければ、アンプ直結との音質差はわずかと言っても良い!!!
今までに聴いたどんなラジオより断然音が良い!!!
これがフィルターレス・ラジオの威力か...AMをバカにしてはいけない...
正弦波でチェックすると、10kHzは軽く出ている。15kHzもかすかに聞こえる。
スーパーヘテロダイン式ラジオ(普通のラジオ)が、高感度・高選択度と引き替えに5kHz以上をバッサリ失っていることがよくわかった...
もちろん、AMらしい雰囲気と張りのある明瞭な音!!! これはDFが極端に小さい5極管シングルの特徴もあるだろう。
DACから直結できる切り替えスイッチも付けたのでモノラルアンプとしても使える。 松下ロクハンスピーカーには、300Bシングルアンプよりも向いているようだ。 (というか、もったいない)
これで、お仕事BGMの主力は決まった

放送をまともに受信するにはアンテナを工夫せねばならないが、トランスミッタの受信という目標は完璧に実現できた!
初めてのラジオ製作も楽しかった!!!



我ながら、ヘンなシステムだなあ...
2008年04月03日
音が出なーい


先週土曜の深夜から朝までかかって組み上げたのだが...サーというノイズ以外にまったく何も同調しない...
各部の電源電圧は正常。 いじっていたらB電源250vでしっかり感電
テスタを高周波部に当てるとガリガリッと大きなノイズも出るから、低周波アンプ部分は動作しているようだ。
配線は何度も見直したが、間違ってはいないと思う...高周波部分はどうやってチェックするのだろう?
ゲルマニウムダイオードがハンダ熱でやられたのかな?
でも、ひとつ収穫もあった。
このラジオは小さいながら電圧増幅、電力増幅段がある。つまりプリアンプ、パワーアンプの回路の原型だ。 これがあっけないほど簡単だった。
アンプ製作は苦手意識が強くて「食わず嫌い」だったのだが、簡単なシングルアンプなら、なんとか自作も出来そうな気がした。 (音質にこだわると果てしない世界だと思うが)
ラジオが初歩の電子工作として有用なのはよくわかった。



先週土曜の深夜から朝までかかって組み上げたのだが...サーというノイズ以外にまったく何も同調しない...
各部の電源電圧は正常。 いじっていたらB電源250vでしっかり感電

テスタを高周波部に当てるとガリガリッと大きなノイズも出るから、低周波アンプ部分は動作しているようだ。
配線は何度も見直したが、間違ってはいないと思う...高周波部分はどうやってチェックするのだろう?
ゲルマニウムダイオードがハンダ熱でやられたのかな?
でも、ひとつ収穫もあった。
このラジオは小さいながら電圧増幅、電力増幅段がある。つまりプリアンプ、パワーアンプの回路の原型だ。 これがあっけないほど簡単だった。
アンプ製作は苦手意識が強くて「食わず嫌い」だったのだが、簡単なシングルアンプなら、なんとか自作も出来そうな気がした。 (音質にこだわると果てしない世界だと思うが)
ラジオが初歩の電子工作として有用なのはよくわかった。
2008年04月01日

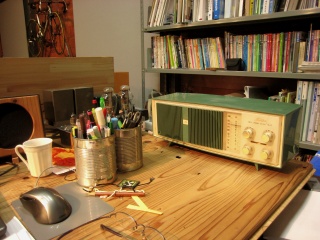

面白いものを手に入れた。
古いラヂオの部品を集めた自作品、といってもプロ級の腕前だ。
今年作ったばかりのホヤホヤだそうだが、なんと8500円...信じられない安値で落札出来てしまった
もし自作できたとしても、部品代だけで数倍かかるだろう...


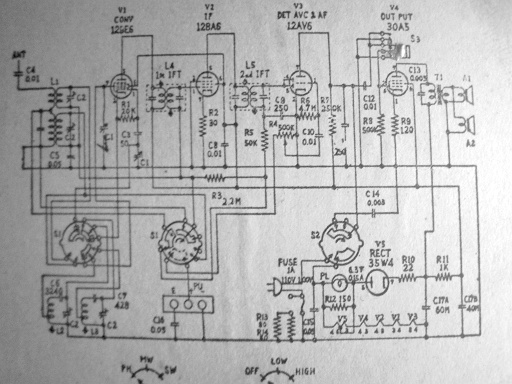

よくある5球スーパーより1段多い、高感度仕様。
丁寧なつくりで、レトロな周波数メーターの出来映えも素晴らしい。 バーニアダイアルではなく、きちんと糸掛けしてメーター連動し、周波数が読み取れるのである。 おまけにAUX入力までついている。
感度はバッチリ、音も良い。
スピーカーはデスクトップ・サブシステムと同じ松下ロクハン。 平面バッフルなのでキャビネット入りのラジオのような低音は出ないが、高域はクリアである。
製作者のアドバイスも得て、プリアウトを増設予定。
AMチューナーとしてメインシステムに入力するのだ。 正しく昭和30年代のハイファイである。
よくできたラジオなので、いろんな意味でラジオ自作のお手本にしようと思う。

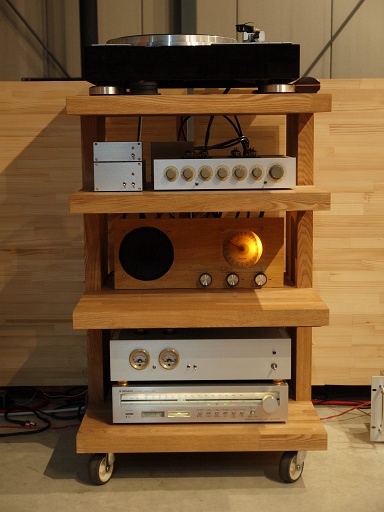

あれ? ここはCDプレーヤーが納まるはずの場所だが...ピッタリだ
古いラヂオの部品を集めた自作品、といってもプロ級の腕前だ。
今年作ったばかりのホヤホヤだそうだが、なんと8500円...信じられない安値で落札出来てしまった

もし自作できたとしても、部品代だけで数倍かかるだろう...


よくある5球スーパーより1段多い、高感度仕様。
丁寧なつくりで、レトロな周波数メーターの出来映えも素晴らしい。 バーニアダイアルではなく、きちんと糸掛けしてメーター連動し、周波数が読み取れるのである。 おまけにAUX入力までついている。
感度はバッチリ、音も良い。
スピーカーはデスクトップ・サブシステムと同じ松下ロクハン。 平面バッフルなのでキャビネット入りのラジオのような低音は出ないが、高域はクリアである。
製作者のアドバイスも得て、プリアウトを増設予定。
AMチューナーとしてメインシステムに入力するのだ。 正しく昭和30年代のハイファイである。
よくできたラジオなので、いろんな意味でラジオ自作のお手本にしようと思う。

あれ? ここはCDプレーヤーが納まるはずの場所だが...ピッタリだ

2008年03月28日

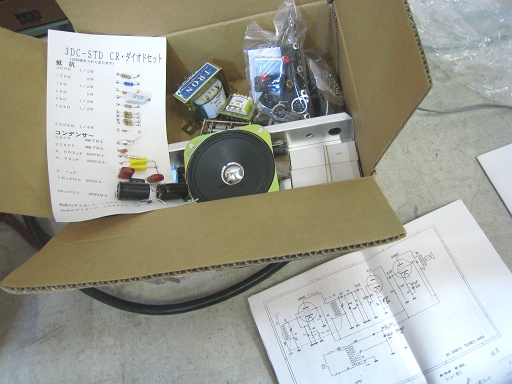

3球高一ゲルマラジオキット が届いた。

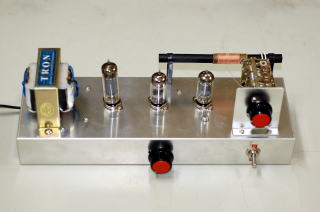

完成予想写真→
